தூசி சேகரிப்பு விளைவு உமிழ்வுத் தரநிலைகளுக்கு இணங்குவதை உறுதிசெய்ய, ஒரு முழு உற்பத்தி வரிசையின் ஒட்டுமொத்தத் தேவைகளைப் பூர்த்தி செய்ய ஒற்றைத் தொழில்துறை தூசி சேகரிப்பான் பொதுவாகப் போதுமானதாக இருப்பதில்லை. உற்பத்தி வரிசையின் தளவமைப்பின்படி, பல தொழில்துறை தூசி சேகரிப்பு இயந்திரங்கள் மண்டலங்களாக அமைக்கப்பட வேண்டும்; அவை பொதுவாக முதன்மை நொறுக்கும் மண்டலம், இரண்டாம் நிலை நொறுக்கும் மண்டலம், சலிக்கும் மண்டலம் மற்றும் பிற பகுதிகளாகப் பிரிக்கப்படுகின்றன. ஒவ்வொரு மண்டலத்திலும் ஒரு மையப்படுத்தப்பட்ட தொழில்துறை தூசி பிரிப்பான் மற்றும் ஒரு பிரதான குழாய் பொருத்தப்பட்டுள்ளது. ஒரு ஒற்றைத் தூசி சேகரிப்பு இயந்திரம் பல தூசி சேகரிப்புப் புள்ளிகளை உள்ளடக்கியது; ஒவ்வொரு புள்ளியிலும் தூசி சேகரிப்புக் குழாய்கள் மற்றும் தூசி மூடிகள் பொருத்தப்பட்டிருக்கும், மேலும் அனைத்து தூசி சேகரிப்புப் புள்ளிகளும் கிளைக் குழாய்கள் மூலம் பிரதான குழாயுடன் இணைக்கப்பட்டுள்ளன.
முதன்மை நொறுக்கும் மண்டலத்திற்கான தூசி சேகரிப்பு அமைப்பின் வடிவமைப்பில், ஒரு தொழில்துறை தூசி சேகரிப்பான், வெளியேற்றும் கூடத்தின் தூசி சேகரிப்பு, நொறுக்கி ஊட்டு நுழைவாயில் தூசி சேகரிப்பு, கழிவு விழும் இடத்தின் தூசி சேகரிப்பு மற்றும் நொறுக்கி வெளியேற்றும் வாயிலின் தூசி சேகரிப்பு ஆகிய நான்கு தனித்தனி தூசி சேகரிப்புப் புள்ளிகளுடன் கட்டமைக்கப்பட்டுள்ளது. ஒவ்வொரு தொழில்துறை தூசி பிரித்தெடுப்பான் புள்ளிக்கும், வெவ்வேறு செயலாக்கக் காற்றின் அளவுகள் மற்றும் பரப்பு வரம்புகளுக்கு ஏற்ப, பிரத்யேக தூசி சேகரிப்பு உறைகளும் அதற்கேற்ற குழாய்களும் வடிவமைக்கப்பட்டுள்ளன (படம் 1).

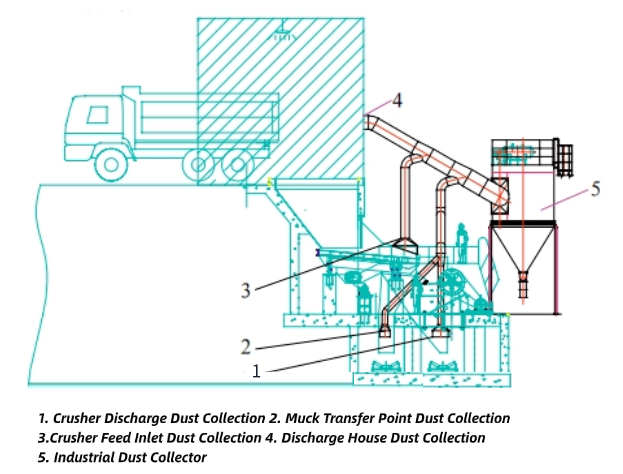

படம் 1 தூசி சேகரிப்பு அமைப்பு தளவமைப்பு
ஒரு தூசு சேகரிப்பு இயந்திரத்தின் செயலாக்கக் காற்றின் கனஅளவு என்பது, அந்த இயந்திரத்தின் அனைத்துப் புள்ளிகளின் செயலாக்கக் காற்றின் கனஅளவுகளின் கூட்டுத்தொகையாகும். வெளியேற்றத் தேவைகளைப் பூர்த்தி செய்வதற்காக, தொழில்துறை தூசு சேகரிப்பு இயந்திரத்தில் உள்ள வடிகட்டும் காற்றின் வேகம் பொதுவாக 0.8 மீ/வி-க்கு மிகாமல் இருக்க வேண்டும்.
வெளியேற்றும் கூடத்தின் செயலாக்கக் காற்றின் கொள்ளளவு 24,000 மீ³/மணிக்குக் குறையாமலும், நொறுக்கி ஊட்டு நுழைவாயிலின் கொள்ளளவு 8,000 மீ³/மணிக்குக் குறையாமலும், மேலும் கழிவு கொட்டும் இடம் மற்றும் நொறுக்கி வெளியேற்றும் வழி ஆகியவற்றின் கொள்ளளவுகள் ஒவ்வொன்றும் 4,000 மீ³/மணிக்குக் குறையாமலும் இருக்க வேண்டும். தூசு சேகரிப்பு அமைப்பில் உள்ள மற்ற தூசு சேகரிப்பு இடங்களின் செயலாக்கக் காற்றின் கொள்ளளவுகளை, அனுபவத் தரவுகளுடன் இணைந்த கணக்கீடுகள் மூலம் தீர்மானிக்க முடியும்.

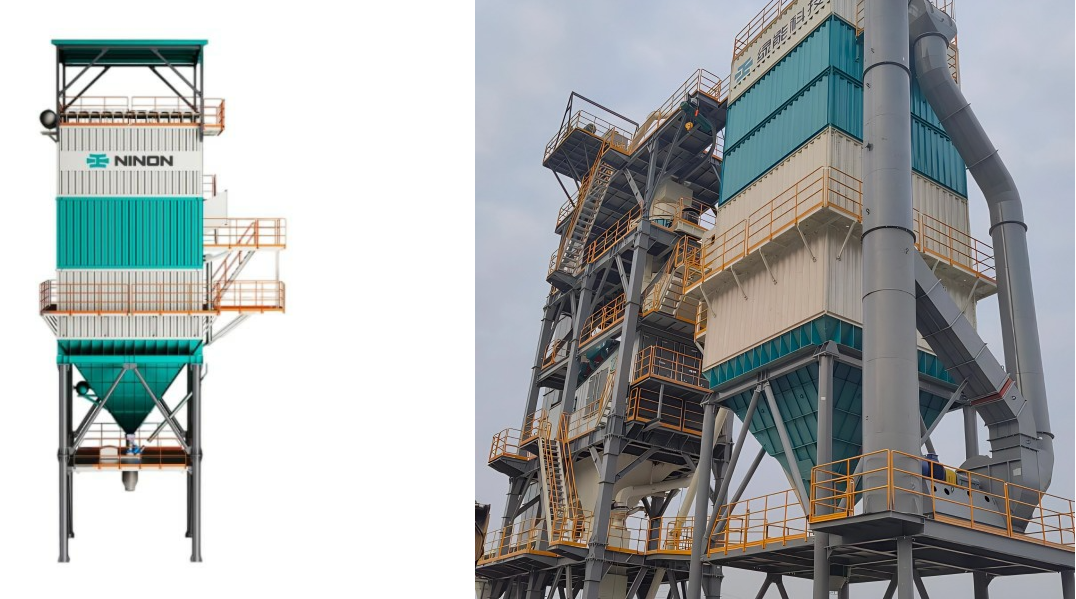

நினோன் தொழில்துறை தூசி உறிஞ்சி
தொழில்துறை தூசி உறிஞ்சியானது, நீண்ட ஆயுட்காலம் மற்றும் எளிதான பராமரிப்பு மற்றும் மாற்றுதல் ஆகிய அம்சங்களைக் கொண்ட பல்ஸ்-ஜெட் பேக்ஹவுஸ் வடிகட்டியைப் பயன்படுத்த வேண்டும். தேவைக்கேற்ப, பல தொழில்துறை தூசி சேகரிப்பு இயந்திரங்களில் தனித்தனி புகைபோக்கிகளையோ அல்லது ஒரு பொதுவான புகைபோக்கியையோ பொருத்தலாம். குழாயில் தூசி குவிவதைத் தடுப்பதற்காக, தூசி சேகரிப்பு இயந்திரக் குழாய்க்கும் கிடைமட்ட திசைக்கும் இடையிலான கோணம் 30°க்குக் குறையாமல் இருக்க வேண்டும். தூசி சேகரிப்பு அமைப்பால் சேகரிக்கப்பட்ட தூசியானது, இரண்டாம் நிலை மாசுபாட்டைத் தடுப்பதற்கான நடவடிக்கைகளுடன், அடுக்கி வைப்பதற்காக ஒரு குறிப்பிட்ட இடத்திற்குக் கொண்டு செல்லப்பட வேண்டும்.
